كيف تعمل حجرة طلاء بالتدفق السفلي؟

ينشئ تدفق الهواء العمودي بيئة رش نظيفة عن طريق تحريك الهواء مباشرة إلى الأسفل. يدخل الهواء النظيف عبر مرشحات السقف، ويمر بسلاسة فوق مركبتك، وينسحب مباشرة إلى حفر عادم الأرضية. تساعد هذه الحركة المستمرة على التقاط الجسيمات المحمولة جوًا فورًا.

يتسبب الغبار والملوثات المحمولة جوًا في أكثر من 90% من عيوب الطلاء في حجرات الرش. تعمل الجاذبية مع سرعات الهواء الموحدة المتجهة إلى الأسفل لسحب الرذاذ الزائد إلى الأسفل بعيدًا عن الطلاءات الرطبة الجديدة. بخلاف حجرات طلاء ذات سحب سفلي شبه كامل أو إعدادات حجرات رش الطلاء الصناعية القياسية، تعمل حجرة طلاء ذات سحب سفلي كامل على احتجاز الجسيمات الثقيلة تحت شبكات الأرضية بكفاءة. يصمم المصنعون الرائدون مثل Guangli حجرات سحب سفلي عالية الكفاءة لضمان تشطيبات خالية من العيوب في كل مرة.

النقاط الرئيسية

• تسحب حجرات طلاء السحب السفلي الهواء النظيف مباشرة إلى الأسفل من السقف إلى حفر عادم الأرضية.
• يؤدي تدفق الهواء العمودي المدمج مع الجاذبية إلى إزالة رذاذ الطلاء الزائد فورًا لمنع عيوب السطح.
• تلتقط مرشحات السقف والأرضية متعددة المراحل جزيئات الغبار الدقيقة وبقايا الطلاء الثقيلة بفعالية.
• تعمل وحدات تعويض الهواء على تسخين الهواء الداخل وتحافظ على ضغط هواء موجب لإبقاء غبار الورشة خارجًا.
• تحمي حركة الهواء المستمرة إلى الأسفل صحة الفنيين عن طريق سحب أبخرة المواد الكيميائية السامة بعيدًا عن منطقة التنفس.

كيفية عمل حجرة طلاء السحب السفلي

يساعد فهم دورة تدفق الهواء الكاملة على الحفاظ على عملية تشطيب فعالة. تعتمد حجرة طلاء السحب السفلي عالية الأداء على تهوية ميكانيكية مستمرة لإنشاء بيئة رش نظيفة للغاية ومضبوطة الحرارة لورشة السيارات الخاصة بك.

سحب الهواء في حجرة رش الطلاء

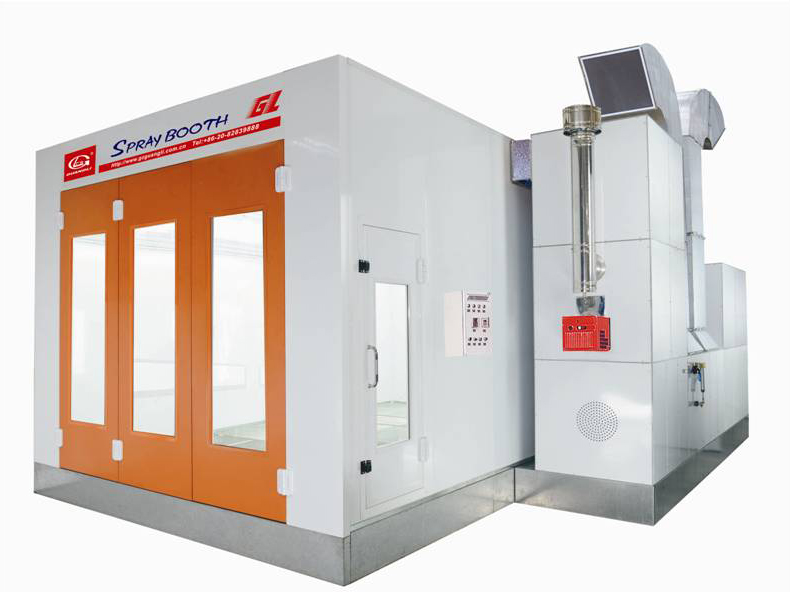

تبدأ حجرة رش الطلاء الخاصة بك دورة التهوية الميكانيكية النشطة عند وحدة تعويض الهواء (AMU) ذات الإشعال المباشر. تسحب وحدة AMU الهواء الخارجي النقي مباشرة إلى نظام الإمداد وتسخنه بسرعة ليتوافق مع احتياجات المعالجة الدقيقة الخاصة بك. على سبيل المثال، يمكن لهذا النظام توفير ارتفاع في درجة الحرارة بمقدار 110°F فوق درجة حرارة الهواء الخارجي، مما يوفر بسهولة هواءً دافئًا بدرجة 130°F عندما تنخفض الظروف الخارجية إلى 20°F. تضبط مستشعرات التحكم الرقمية خرج الموقد باستمرار لتجنب تغيرات درجة الحرارة غير المرغوبة. وفي الوقت نفسه، تتحكم محركات التردد المتغير المدمجة في حجم هواء السحب والعادم. يحافظ هذا التحكم الدقيق على ضغط الحجرة المحدد مسبقًا حتى مع تجمع جزيئات الطلاء في المرشحات.

بعد التسخين، يدفع نظام السحب الهواء المعالج إلى حجرة إمداد هواء سقفية كاملة الطول مثبتة مباشرة فوق حجرة العمل. تزيل مرشحات السحب متعددة المراحل جزيئات الغبار الدقيقة قبل أن يلامس الهواء سطح مركبتك:

يصمم مهندسو Guangli أنظمة نشر الهواء السقفية هذه بدقة عالية. يحافظ هذا التصميم الهندسي على سرعة هواء خطية ثابتة عبر كامل عرض الحجرة، مما يمنع الدوامات المضطربة وجيوب الهواء المتسخ.

تدفق الهواء إلى الأسفل واستخراج الحفر

بمجرد مرور الهواء عبر وسط نشر السقف، يتدفق إلى الأسفل فوق قطعة العمل الخاصة بك. تعالج دورة الحركة الكاملة الهواء بسلاسة عبر هيكل الحجرة:

1. يخرج الهواء المسخن والمُرشح من حجرة السقف ويتدفق عبر كامل عرض السقف.

2. يتحرك عمود الهواء عموديًا إلى الأسفل بسرعة 50–70 قدمًا في الدقيقة (0.25–0.35 م/ث) حول سطح قطعة العمل.

3. يدخل الهواء المحمل بالجسيمات إلى حفرة عادم الأرضية التي تمتد تقريبًا على كامل طول أرضية الحجرة.

4. تلتقط وسائط الترشيح أسفل الأرضية بقايا الطلاء الثقيلة بفعالية قبل أن تقوم مراوح العادم بطرد الهواء إلى الخارج.

يزيل هذا المسار العمودي المستمر إلى الأسفل الرذاذ الزائد فورًا، مما يحافظ على الطلاءات الشفافة الرطبة نقية. تعمل حجرات السحب السفلي على تطهير منطقة التنفس من أبخرة المذيبات السامة بشكل أفضل بكثير من الأنظمة الأفقية. تنشئ الإعدادات القياسية ذات التدفق العرضي مسارات هواء أفقية غالبًا ما تولد اضطرابات تدفع الغبار مرة أخرى إلى الألواح الرطبة. وبالمثل، تسحب حجرات طلاء السحب السفلي شبه الكامل الهواء قطريًا نحو جدران العادم الخلفية بدلًا من الأسفل مباشرة. وعلى النقيض من ذلك، توجه حجرات السحب السفلي الكاملة كل الرذاذ الزائد الثقيل مباشرة إلى شبكات الأرضية قبل أن يستقر الغبار المحمول جوًا على الطلاء الجديد.

تحدد NFPA 33 حدًا أدنى لسرعة الهواء المتوسطة يبلغ 100 قدم في الدقيقة عبر المقطع العرضي للحجرة، ويتم قياسها عند منطقة شبكة الأرضية تحت ظروف التشغيل العادية.

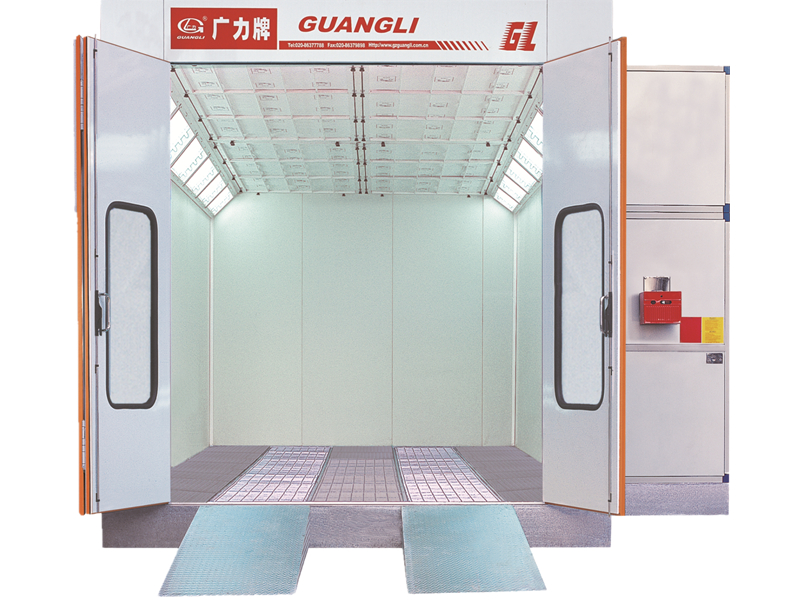

تدعم شبكات الأرضية الفولاذية شديدة التحمل وزن المركبة بالكامل بأمان مع السماح بمرور الهواء الملوث إلى حفر عادم أسفل الأرضية. تلتقط مرشحات الاحتجاز متعددة الطبقات داخل الحفرة جزيئات الطلاء اللاصقة على ألياف المرشح. تحمي عملية الترشيح متعددة الطبقات هذه شفرات مراوح العادم ومجاري الهواء من التراكمات الثقيلة. تحافظ حجرة رش الطلاء الصناعية التي تستخدم نظام سحب العادم الدقيق هذا على معايير أمان عالية وتوفر تشطيبات خالية من العيوب باستمرار.

مراحل الترشيح في حجرة الرش

تعتمد حجرة رش السحب السفلي الخاصة بك على عملية تنظيف متقدمة متعددة المراحل لإنتاج تشطيبات خالية من العيوب. يمر الهواء عبر حواجز فيزيائية مختلفة من حجرة سحب السقف إلى مكدس عادم الأرضية.

وسط نشر السقف

تعمل مرشحات سحب السقف كخط الدفاع الأساسي ضد الأوساخ الدقيقة داخل حجرة الرش. تزيل الألياف الصناعية غير المنسوجة أو وسادات الألياف الزجاجية عالية الكثافة جزيئات الغبار الدقيقة حتى حجم 10 ميكرونات. تحمل وسادات وسط النشر هذه تصنيف MERV 10 أو أعلى وتلتقط أكثر من 99% من الملوثات الدقيقة المحمولة جوًا قبل دخول الهواء إلى منطقة الرش النشطة الخاصة بك. يتحرك الهواء النظيف بثبات عبر طبقة السقف بأكملها لحماية الطلاءات الشفافة الجديدة من شوائب الغبار.

تنشر ألواح التوزيع عالية الكفاءة الهواء الداخل بالتساوي عبر العرض الكامل لحجرة السقف. يخلق هذا التخطيط المصمم بعناية نمط تدفق هواء صفحيًا سلسًا وغير مضطرب دون جيوب هواء ملوثة. يجب استبدال وسائط توزيع الهواء في السقف كل 1,000–1,500 ساعة تشغيل أو عندما يرتفع الضغط التفاضلي بمقدار 150 باسكال فوق القراءة الأولية. يمنع استبدال المرشح في الوقت المناسب الانخفاضات المفاجئة في سرعة الهواء عبر حجرة الرش.

حواجز الأرضية ومرشحات العادم

يتدفق الهواء المحمل بالجسيمات إلى الأسفل فوق سطح المركبة ويمر عبر شبكات أرضية فولاذية شديدة التحمل إلى حفرة العادم. تلتقط وسائد حواجز العادم رذاذ الطلاء اللاصق تحت شبكات الأرضية قبل خروج الأبخرة الخطرة من حاوية المقصورة. تقوم ورش التشطيب بتركيب وسائد ورقية ممددة تتميز بست طبقات ممددة مع دعامة من البوليستر أو وسائط بوليستر مزخرفة لاحتجاز جزيئات الطلاء بكفاءة.

يحمي نظام الترشيح عالي الأداء شفرات مروحة العادم ومجاري الهواء من تراكم رذاذ الطلاء بكثافة. تتطلب معايير السلامة NFPA 33 أن يمتد مكدس العادم النهائي مسافة 6 أقدام على الأقل فوق أعلى نقطة في هيكل المبنى لتبديد الأبخرة بأمان. يجب تغيير وسائد حواجز الأرضية كل 60–100 ساعة تشغيل أو عندما يصل ضغط الحفرة إلى 80–100 باسكال. تؤدي عمليات تغيير المرشحات المنتظمة إلى إزالة بقايا رذاذ الطلاء، وحماية معداتك، والحفاظ على تهوية رأسية متوازنة في كامل ورشتك.

وحدات تعويض الهواء وتوازن الضغط

تحافظ وحدات تعويض الهواء على ظروف التشغيل المثلى داخل حاوية مقصورة التشطيب. تسحب وحدة تعويض الهواء هواءً خارجيًا نظيفًا إلى نظام الإمداد الرئيسي، وتجهز تيار الهواء الداخل، وتدفع الهواء النقي مباشرة إلى مساحة الرش النشطة.

تهيئة درجة الحرارة والتسخين

تقوم وحدة تعويض الهواء بتسخين الهواء الخارجي النقي مسبقًا بشكل مستمر أثناء عمليات التشطيب النشطة. تضبط أدوات التحكم الرقمية في الموقد لتحقيق درجات حرارة هواء دقيقة لتطبيق الطلاء بسلاسة. تساعد الإدارة الحرارية الدقيقة الطلاءات السائلة على التدفق بالتساوي فوق ألواح هيكل المركبة دون سيلان أو ترهل أو فقاعات مذيب.

تسرّع إعدادات درجة الحرارة المتحكم بها أوقات المعالجة أثناء أوضاع الخَبز الحراري العالي. يرفع نظام تسخين الإمداد درجات حرارة المقصورة بكفاءة بعد انتهاء عمليات الرش النشطة. يحمي التوزيع الحراري المناسب مكونات المركبات الإلكترونية الحساسة أثناء خبز الطلاء الشفاف الرطب بشكل كامل ومتساوٍ.

الضغط الساكن والتحكم في رذاذ الطلاء

يتحكم توازن الضغط في حركة الهواء داخل كابينة الرش. يجب أن تحافظ على حجم هواء مروحة الإمداد أعلى قليلًا من حجم هواء مروحة العادم. يخلق هذا التوازن الميكانيكي الدقيق للضغط بيئة مضغوطة إيجابيًا تحمي الطلاء الجديد من غبار أرضية الورشة المتسخ.

1. تدفع وحدة تعويض الهواء الهواء المكيف إلى حجرة الإمداد بمعدل متحكم به.

2. يتجاوز حجم الإمداد حجم العادم لإنشاء ضغط إيجابي داخل المقصورة.

3. يتحرك الهواء إلى الخارج عبر أختام الأبواب عندما يفتح المشغلون أبواب المقصورة.

4. تنقل التهوية المتوازنة رذاذ الطلاء والملوثات مباشرة نحو حفر عادم الأرضية.

فرق الضغط الساكن الإيجابي الموصى به هو 0.02 إلى 0.05 بوصة من عمود الماء.

تعمل تصميمات حفر Guangli على تحسين سحب العادم تحت الشبكات الأرضية الثقيلة لالتقاط أبخرة الطلاء بأمان. يحافظ التحكم المناسب في الضغط على سرعات هواء موحدة عبر كبائن الرش الحديثة ذات التدفق السفلي. تفقد كبائن الطلاء شبه ذات التدفق السفلي القياسية أو تصاميم كبائن الرش الصناعية التقليدية استقرار الضغط عندما تجمع مرشحات العادم مخلفات الطلاء. وعلى النقيض، تضبط كبائن التدفق السفلي المتقدمة سرعات المراوح تلقائيًا مع ارتفاع تحميل المرشح نحو 1.5–2.0 بوصة عمود ماء، مما يزيل الجسيمات المحمولة جوًا بشكل موثوق.

الفوائد الرئيسية لكابينة طلاء ذات تدفق سفلي

التحكم في التلوث وجودة التشطيب

تحمي التهوية الرأسية المتجهة إلى الأسفل طبقات الطلاء الشفاف الجديدة من الجسيمات العالقة في الهواء داخل منطقة الرش النشطة. يدخل الهواء النظيف المفلتر عبر ألواح توزيع السقف الكاملة ويتحرك مباشرة إلى الأسفل فوق هيكل المركبة. يسحب هذا المسار الرأسي المستمر رذاذ الطلاء الرطب بعيدًا فورًا، مما يمنع الغبار والأوساخ والرطوبة المحتجزة من التسبب في عيوب غير مرغوبة على أسطح الطلاء الشفاف الجديد.

تحافظ كابينة طلاء احترافية ذات تدفق سفلي على سرعة تدفق هواء بين 50–125 قدمًا في الدقيقة عبر مساحة العمل بأكملها لإنتاج تشطيب عالي الجودة باستمرار. تعمل الجاذبية مباشرة مع سرعة الهواء المتحكم بها إلى الأسفل لاستخراج رذاذ الطلاء الكثيف عبر الشبكات الأرضية. تؤدي سرعات الهواء غير المتساوية أو غير الكافية إلى عيوب طلاء شائعة مثل قشرة البرتقال، وتفاوت اللون الشديد، ونتوءات الغبار على السطح. بينما تسحب كبائن الطلاء شبه ذات التدفق السفلي الهواء قطريًا نحو عوادم الجدار الخلفي، يحافظ التدفق الهوائي الرأسي الكامل على ضغط موحد حول كل لوح من ألواح الهيكل.

سلامة المشغل وإزالة الأبخرة الخطرة

تحمي أنظمة استخراج عادم الأرضية في كبائن التدفق السفلي صحة المشغل من خلال سحب الأبخرة الكيميائية الضارة مباشرة إلى الأسفل بعيدًا عن منطقة التنفس. تعمل التهوية المستمرة إلى الأسفل على تخفيف أبخرة المذيبات القابلة للاشتعال إلى 25% من الحد الانفجاري الأدنى أو أقل أثناء عمليات الرش الكثيف. يكتسح هذا الاستخراج السريع أبخرة المذيبات الكثيفة مباشرة إلى حفر مرشحات تحت الأرض، مما يمنع تراكم الغازات القابلة للاشتعال الخطرة داخل حاوية المقصورة.

تحافظ حركة الهواء المتوازنة داخل كبائن التدفق السفلي الحديثة على المركبات العضوية المتطايرة السامة ضمن حدود التعرض القانونية الآمنة. يجب عليك دائمًا الرجوع إلى صحيفة بيانات السلامة لكل مادة طلاء لمراجعة حدود المخاطر الكيميائية المحددة وإرشادات السلامة الشخصية الإلزامية. تفرض معايير الصحة المعترف بها حدود تعرض صارمة، مثل 20 جزءًا في المليون للإيثيل بنزين والزيلين، إلى جانب حد 0.5 جزء في المليون لأبخرة البنزين. إن تشغيل كابينة طلاء ذات تدفق سفلي أو كابينة رش طلاء صناعية ذاتتدفق هواء ثابتيحمي فنيي الورشة مع استيفاء معايير الامتثال التنظيمي الأساسية.

يزيل تدفق الهواء الرأسي إلى الأسفل الملوثات المحمولة جوًا فورًا. تعمل وسائط سحب السقف النقية، والتسخين المتحكم به، والضغط الساكن الإيجابي معًا داخل كابينة طلاء Guangli ذات التدفق السفلي لحماية مساحة عملك. يسحب هذا النظام رذاذ الطلاء الكثيف مباشرة إلى حفر عادم الأرضية. تتجنب نتوءات الغبار وتحصل على تشطيب عالي الجودة في كل مهمة.

يوفر تحديث منشأتك فوائد تشغيلية فورية. يمكن لكابينة طلاء كاملة ذات تدفق سفلي زيادة إنتاج المهام اليومية بنسبة 40–60% واسترداد استثمارك خلال 12–24 شهرًا. لا تستطيع نماذج كبائن الرش الطلاء الصناعية القياسية وكبائن الطلاء شبه ذات التدفق السفلي مجاراة هذا الأداء. قم بترقية عمليات ورشتك اليوم لتعزيز الإنتاجية والحصول على تشطيب نظيف.

الأسئلة الشائعة

ما الفرق الرئيسي بين كبائن الطلاء ذات التدفق السفلي وكبائن الطلاء شبه ذات التدفق السفلي؟

تسحب كبائن التدفق السفلي الهواء النظيف مباشرة إلى الأسفل نحو حفر عادم الأرضية. وعلى العكس، تسحب كبائن الطلاء شبه ذات التدفق السفلي الهواء قطريًا عبر مركبتك نحو عوادم الجدار الخلفي. يحبس تدفق الهواء الرأسي الكامل رذاذ الطلاء الكثيف بشكل أسرع، مما يحمي طبقات الطلاء الشفاف الرطبة من غبار الورشة المتناثر.

كم مرة يجب تغيير المرشحات في كابينة الرش ذات التدفق السفلي؟

يجب استبدال وسائط توزيع السقف كل 1,000 إلى 1,500 ساعة تشغيل. واستبدال وسائد حواجز عادم الأرضية السفلية كل 60 إلى 100 ساعة تشغيل. يحافظ استبدال المرشح المنتظم على سرعة تدفق الهواء الرأسية المناسبة ويحمي مجاري عادمك من تراكم الطلاء الكثيف.

ما سرعة الهواء التي يجب أن تحافظ عليها كابينة الطلاء القياسية ذات التدفق السفلي؟

تحافظ كابينة التدفق السفلي الكاملة على سرعة هواء هابطة بين 50 و70 قدمًا في الدقيقة حول قطعة العمل. تحدد NFPA 33 متوسط سرعة هواء يبلغ 100 قدم في الدقيقة عبر منطقة شبكة الأرضية. تنقل سرعة الهواء المناسبة الأبخرة الخطرة بعيدًا عن منطقة التنفس بسرعة.

لماذا يعتبر الضغط الساكن الإيجابي مهمًا في كابينة رش الطلاء الصناعية؟

يحافظ الضغط الساكن الإيجابي على بقاء غبار أرضية الورشة خارج منطقة الرش الخاصة بك. توفر وحدة تعويض الهواء لديك كمية هواء أكبر قليلًا مما تزيله مروحة العادم. يدفع توازن الضغط هذا الهواء النظيف إلى الخارج عند فتح أبواب المقصورة، مما يحافظ على نظافة الطلاءات النهائية الجديدة في مقصورة رش الطلاء الصناعية الخاصة بك.
